氣力輸送系統

詳情介紹

性能穩定，可靠性高。

能耗低，運行費低，綜合投資節省

【應用范圍】：廣泛的適用于火力發電、垃圾發電、石油化工、煤化工、水泥、冶金、鋁業、礦山等行業。特別是近幾年，輸粉機已在火力發電、垃圾發電、水泥、煤化工等行業

氣力輸送系統概況

氣力輸送系統也叫氣力輸灰系統，可分為正壓氣力輸送系統和負壓氣力輸送系統，濃相氣力輸送系統和稀相氣力輸送系統。因為氣力輸送系統在整體上有一定的相似處，所以具體選用哪種氣力輸送系統，需要根據用戶的實際情況進行設計。氣力輸送算是一種要求比較嚴格的輸送系統，其實無論是氣力輸送的輸送量還是氣力輸送的輸送距離都跟壓力和風量有著密切的關系，還要考慮彎頭的數量，有沒有垂直高度，管路的口徑，物料的比重等等很多因素，然后根據這些因素選擇一定值的壓力和風量的氣源，比如羅茨風機，空氣壓縮機等氣力輸送設備。

一、負壓氣力輸送就是其輸送的時整個管道壓力低于當地氣壓的輸送系統，壓吸送式氣流輸送是整個氣流輸送實際運用、可靠、成熟的輸送方式。根據工作壓強不同可以分為低真空（真空度小于1000mm水柱）和高真空（真空度大于1000mm水柱）兩種形式。

二、正壓氣力輸送系統（也稱稀相正壓氣力輸送系統或氣運輸送系統）是以鼓風機（如羅茨風機）輸出的氣流為載體將散裝粉粒體物料用氣流輸送進入指定的設備，通過旋轉加料器或螺旋給料器將粉粒體物料卸入管道進行壓送。稀相正壓氣力輸送系統的正壓值小于0.15Mpa，氣固比為5到20。

三、稀相氣力輸送，低壓，高速，連續氣力輸送系統。是以羅茨鼓風機真空泵為氣源，連續吸送物料的一種氣力輸送系統。利用安裝在輸送系統終點的真空泵抽吸系統內的空氣，輸送管內形成低于大氣壓的負壓氣流，物料同大氣一起從起點吸嘴進入管道，隨著氣流輸送到終點分離器內，物料顆粒受到重力或離心力作用從氣流中分離出來，氣體除塵后經離心風機或真空泵排入大氣。它通常用于氣力輸送低到中密度的非磨料散裝固體，其中輸送材料的降解不是問題。材料的實例包括面粉，糖，鹽，谷物，麥芽和塑料顆粒。

四、濃相氣力輸送系統是一種密相，低壓，中速，連續氣力輸送系統。粉體輸送系統生產工程包含從各種原料經全自動配料混合，通過相應處理成為半成品和成品的全過程，一般由倉儲系統、輸送系統、計量配料系統、混合系統、灌裝系統和中央自動控制系統組成。其中，粉體輸送系統、計量稱重系統、配料混合系統是生產的主要環節。它用于在可獲得高壓壓縮空氣的較短距離內輸送低密度，熱敏感和非研磨性材料。可以輸送的材料的實例包括塑料顆粒，洗滌劑粉末，小麥，大麥，玉米，燕麥，石灰石，咖啡豆，砂糖，球粘土和硼酸。

 氣力輸送系統工作原理

氣力輸送系統利用氣流的能量，在密閉管道內沿氣流方向輸送顆粒狀物料，是流態化技術的一種具體應用。系統一般來講基建費用較低，且要求灰斗下面的凈空最小。由于其泄漏只發生在系統內部，所以運行比較清潔，氣力除灰系統適用于中小型熱（火）電廠（200MW及以下機組配套鍋爐）氣力除灰系統，干灰輸送距離當量在長度300米 垂直高度90米、系統輸送量100t/h以下時，系統性價比最優。該系統屬低正壓稀相輸送系統。

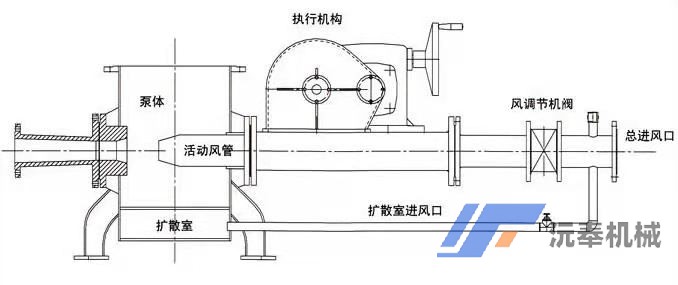

干灰從電除塵器（或布袋除塵器）灰斗中經落灰管進入緩沖倉及連續輸送泵，以羅茨鼓風機為氣源（壓力98KPa以下），以一定的速度通過輸灰管道輸送至灰庫，料氣分離后氣體經過袋式除塵器后排入大氣。灰庫干灰卸灰設有干排（汽車散裝機）和濕排（加濕攪拌機）兩種方式，用戶可根據粉煤灰用途情況進行選擇。

   規格型號與技術性能：
